ＤＸブロードテックのテレビを入手。
リモコンがなかったので、家電店で、大きなテレビリモコンという名前のリモコンを買ってきた。
リモコンを"フナイ／ＤＸアンテナ"の設定にして、電源ボタンをポン。
はい、テレビがつきました。
しかし、１チャンネルから１２チャンネル全て砂嵐。
この地域ではＶＨＦは映らないので、チャンネル設定をしないと見れない。
テレビ本体にはチャンネル設定のスイッチがなかった。
ＤＸブロードテック純正のリモコンを入手すべく、ハードオフを３軒回って買ってきたのがこれ。
ＤＶＤ内臓テレビのリモコンです。
これでチャンネル設定をすれば、テレビが映る。はずでした。
セットアップボタンをポチッと、反応なし。
もう一度ポチッと、しかし反応なし。
他のボタンもダメ、電池を入れ替えても、やはりダメ。
んー、テレビを見るためには、リモコンの自作しかないか。
というわけで、これからテレビリモコンを作ります。
まずは、リモコンの解析からします。
秋月電子で買った受光モジュールを使って、
簡単なリモコン解析機を作りました。

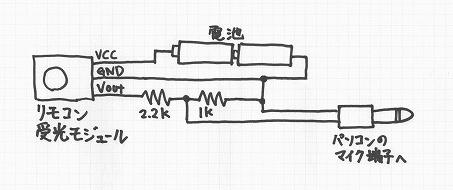

回路図がこれ。
ＩＣの出力を直接つないで、パソコンが壊れたら困るので、1[V]以下になるように、抵抗を入れました。
ただそれだけの回路です。

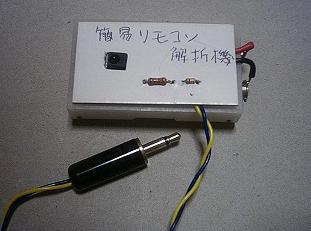

そして、作ったのがこれ。厚紙を基板にして、電池ボックスの裏に貼り付けました。
これをパソコンのマイク端子につないで、windowsのサウンドレコーダーで録音します。

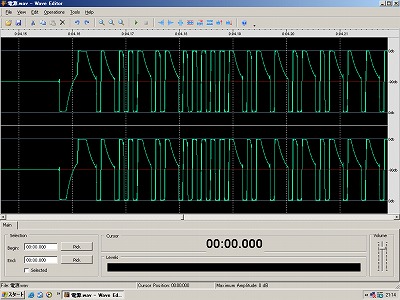

そして、リモコンの波形を見ます。ＷＡＶファイルを編集するフリーソフトを使うと、波形を見られます。
私は、Wave Editorを使いました。
この波形を解読して、２進数にします。
この形のときは"0"に、
この形のときは"1"にします。
そして、大きなテレビリモコンの解析結果がこれ。
電源･･････100101000001011010111110
1ch･･･････100101111110011010000001
2ch･･･････100101100001011010011110
3ch･･･････100101010001011010101110
選局ＵＰ･･100101000010011010111101
選局ＤＮ･･100101000100011010111011
音量大････100101000011011010111100
音量小････100101100011011010011100
入力切替･･100101101100011010010011
純正のＤＸブロードテックのリモコンも同じように解析して、
電源･･････11100001010001000000011111111000
1ch･･･････11100001010001001111101100000100
2ch･･･････11100001010001001000011101111000
3ch･･･････11100001010001000100011110111000
選局ＵＰ･･11100001010001000000101111110100
選局ＤＮ･･11100001010001000001001111101100
音量大････11100001010001000000111111110000
音量小････11100001010001001000111101110000
機能選択･･11100001010001001011001101001100
ｾｯﾄｱｯﾌﾟ･･･11100001010001001111011100001000
矢印上････11100001010001000110111110010000
矢印下････11100001010001001110111100010000
矢印左････11100001010001001110001100011100
矢印右････11100001010001000110001110011100
決定･･････11100001010001000100111010110001
リターン･･11100001010001001100111000110001
全然違う。これではテレビが反応しないのも当然だ。
これを見るまでは、機種コードらしき部分だけを変えればいいだろう。
そう思っていたのでした。
だが、そう簡単にはいかない。
大きなテレビリモコンは使えた。
ＤＸブロードテックのリモコンは使えない。
２つのリモコンに何か、法則がないか、共通点がないか。
ブロードテックの３２桁のコードを、大きなリモコンの２４桁には出来ないのか。
