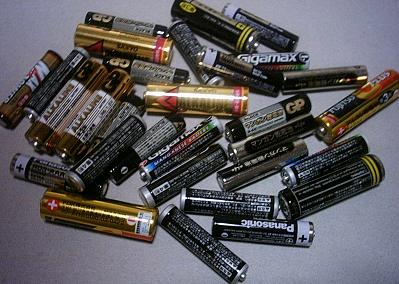

乾電池がこんなにいっぱいある。
使えるものと、もう使えないものに分けたい。
ダイソーで買ったバッテリーチェッカーが壊れた。
また買いに行ったがもう売っていなかった。
そこで、バッテリーチェッカーを作る。
トランジスタ1石でできる簡単なものを考える。

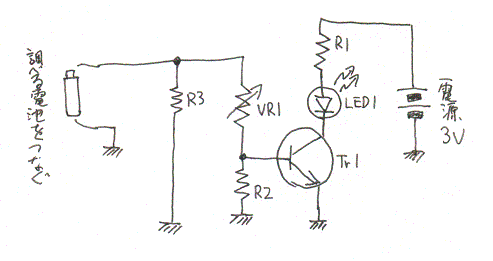

こんな回路を考えた。
簡単に動作の説明
トランジスタのベース電圧が約0.6V以上になると、コレクタ電流が流てLEDが光る。0.6V以下だと光らない。まだ使える電池をつないだ時は、0.6V以上に、
消耗した電池をつないだ時に、0.6V以下になるように[VR1]を調整しておく。
抵抗値を計算して入手できる抵抗値の中から選ぶ。
Ｒ１＝１００Ω
Ｒ２＝５６０Ω
ＶＲ１＝１ｋΩ
Ｒ３は、負荷抵抗、適当な値で３３Ωにする。（消費電流が大きいものは使ってないし、単三電池しか使ってないし、50mAぐらい流れればいいんじゃないのということで）
電源スイッチは付けない。(ほとんど電池の消耗はないと思われるから)

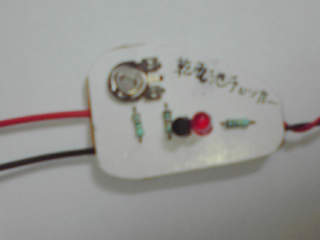

基板は、厚紙を使う。
そして、厚紙に部品をさして半田付けして組み立てる。

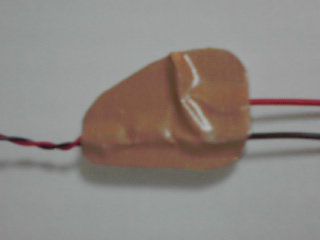

裏はショートしないようにガムテープを貼った。
これからＶＲの調整をする。
完全に消耗している乾電池を用意して、ＬＥＤが光る直前ギリギリになるように調整する。

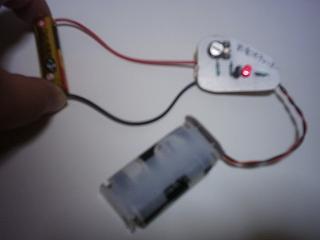

これで乾電池チェッカーが完成した。

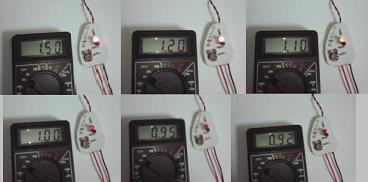

動作チェックしてみる。
1.50Vでは当然よく光る。
1.10Vから暗くなりはじめる。
0.92Vで完全に消える。
乾電池の終止電圧は、0.9Vなので、うまく動いている。
これで、消耗した電池をどんどん捨てることができる。
電源用の乾電池は、つなぎっぱなしで三ヶ月、全然消耗していない。
やはり電源スイッチは付けなくてもＯＫ。
